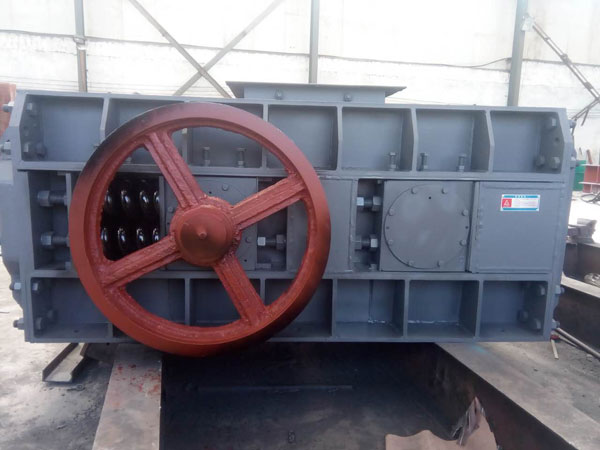

一、概 述 雙齒輥破碎機適用于抗壓強度小于240Mpa、濕度小于35％的中硬及軟物料的中碎和粗碎作業，如煤、焦炭、石油焦、生石灰、硅石、碳素、玻璃管、瀝青等或與以上硬度相當?shù)墓腆w物料，本機器具有使用維修費特低、性能可靠、粉塵少、噪音低等特點。
雙齒輥破碎機配置兩個碾輥，輥面分為狼牙齒、環形齒、直條齒、大板齒等，適用于進料粒度小于1000mm、成品粒度要求10-200mm，要求粉末狀少、顆粒多的中碎或粗碎場合。
如用于熱電廠、焦化廠破碎電煤；煤礦破碎大塊原煤；鋼鐵行業破碎焦炭；煤化工行業破碎石油焦；電子行業破碎硅石；碳素行業破碎碳素塊；太陽能行業破碎廢玻璃管；混凝土行業破碎生石灰和瀝青等；或者與上述類似的破碎場合。
二、工作原理
雙齒輥破碎機是利用兩個耐磨合金齒輥，相對旋轉產生的高擠壓力來破碎物料,物料進入兩齒輥間隙（V型破碎腔）以后，受到兩齒輥相對旋轉的擠壓力和剪切力作用，在擠軋、剪切和嚙磨下，將物料破碎成需要的粒度然后由輸送設備送出。
三、技術參數
2GP系列齒輥破碎機技術參數 | 序號 | 規格型號 | 進料粒度
（mm） | 出料粒度
（可調mm） | 生產能力
（T/h） | 電機功率（KW） | 電機功率
（加重型kw) | 保護方式 | 傳動方式 | 1 | 2PG0404CT | ＜120 | 10-50 | 6-40 | 5.5×2 | 7.5×2 | 彈簧 | 三角帶
或
聯軸器 | 2 | 2PG0605CT | ＜200 | 10-70 | 10-80 | 11×2 | 15×2 | 3 | 2PG0806CT | ＜300 | 10-90 | 20-150 | 15×2 | 18.5×2 | 4 | 2PG0812CT | ＜300 | 10-90 | 40-280 | 22×2 | 30×2 | 5 | 2PG1008CT(Y) | ＜400 | 10-110 | 30-200 | 18.5×2 | 22×2 | 彈簧
或
液壓 | 6 | 2PG1012CT(Y) | ＜400 | 10-110 | 50-350 | 30×2 | 37×2 | 7 | 2PG1212CT(Y) | ＜600 | 10-140 | 65-450 | 37×2 | 75×2 | 8 | 2PG1612CT(Y) | ＜800 | 10-160 | 80-600 | 75×2 | 90×2 | 9 | 2PG1618CT(Y) | ＜800 | 10-180 | 90-780 | 90×2 | 110×2 | 10 | 2PG1816CT(Y) | ＜1000 | 10-200 | 100-900 | 110×2 | 132×2 | 11 | 2PG2012CT(Y) | ＜1200 | 20-300 | 200-2500 | 132×2 | 160×2 | 12 | 2PG2018CT(Y) | ＜1200 | 20-300 | 300-3000 | 185×2 | 200×2 | 13 | 2PG2036CT(Y) | ＜1200 | 20-300 | 400-4500 | 300×2 | 370×2 |
備注 1、型號標注方式（以2PG0812PT為例）：2表示兩輥，P表示破碎機，G表示輥式，06表示碾輥直徑(800mm)，12表示碾輥寬度(1200mm)，P表示平輥，T（Y）表示彈簧保護(液壓保護)。
2、以上表中出料粒度的數字范圍表示粒度可以調節。
3、因設備不斷技術改進，以上數據僅供參考，實際數據以CAD電子版圖紙為準。
|
